Ancrages ASDO pour structures maritimes
Profils de pieux Z et U
Ancrages ASDO pour structures maritimes
Parois à haut module
Ancrages ASDO pour structures maritimes
Parois en Béton
Raccords - Cage à rotules
Une cage à rotule usinée est scellée dans le tube, transférant les forces vers le centre du tube. Des barres d’ancrage sphériques forgées sont raccordées à la cage à rotule, permettant à la fois une articulation verticale et horizontale.
Raccords - Ancrage œil forgé
Une barre à œil forgé est scellée dans le tube, ce qui transfère les forces vers le centre du tube. Les barres d’ancrage sont fixées à la barre scellée via des plaques de liaison, permettant des articulations verticales.
Raccords - Ancrage avec plaque en T scellée
Une plaque en T fabriquée est scellée dans le tube, ce qui transfère les forces au centre du tube. Les barres d’ancrage à œil forgé sont attachées au raccord en T au moyen d’un axe, ce qui permet l’articulation verticale.

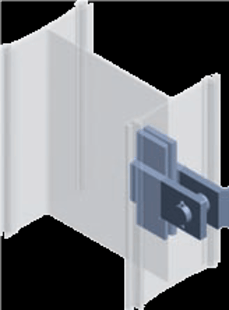

Raccords - De pieux HZ-M (articulés)
Des plaques de tension usinées et soudées en usine sont placées de part et d’autre du profil HZ-M et passées au travers de trous percés dans la paroi. Les forces transférées du congé de raccordement du HZ-M à la barre d’ancrage à oeil forgé via un axe, ce qui rend possible l’articulation sur le plan vertical.
Raccords - Poutrelles de tension pour rideau mixte
Une poutrelle de tension soudée en usine est placée sur la paroi HZ-M, à proximité de l’âme et des plaques de tension, et passée au travers de trous percés dans la paroi. Les forces transférées à la barre d’ancrage via un axe, ce qui rend possible l’articulation sur le plan vertical.
Plaques d’appui - Plaque sphérique contre lierne
Plaques d’appui - Plaque standard contre lierne
Plaques d’appui - Plaque sphérique/standard contre pieu U
Plaques d’appui - Plaque sphérique/standard contre pieu Z
Plaques d’appui - Plaque sphérique contre béton
Plaques d’appui - Plaque standard contre béton
Ecrous - Hexagonal
Ecrous - Sphérique
Ridoirs - Manchon
Ridoirs - Articulé
Ridoirs - Plaques de liaison
Ridoirs - Joint de cardan
